溫度傳感器及配件

功能：除塵器溫度檢測，軸溫檢測。

溫度內部接線，請按端子排指示進行連接

溫度傳感器安裝步驟：

1，在除塵器上用開孔器開出安裝孔。

2，將安裝配件擰在溫度傳感器上，配件上的螺絲向外，螺紋用生料帶纏繞進行密封。

3，將安裝好的溫度傳感器插入安裝孔，并用自攻絲進行固定。

4，在配件與除塵器接觸位置打上結構膠，進行外部密封。

壓力變送器及配件

功能：氣源壓力檢測，水壓檢測。

壓力傳感器安裝步驟：

1，在氣源或水源位置分出接口位置，氣源處可以使用我們提供的配件，將氣線斷開接入三通，再接上我們的配件和壓力傳感器。

2，將壓力傳感器的上蓋打開按照端子排指示將“1”，“2”端子與主機的端子排連接即可。

3，水壓檢測時需要把M20螺母焊在原有管道上。將傳感器與螺母連接即可。不建議使用我們給提供配件直接連接。

壓力變送器安裝示意圖：

轉速傳感器及配件

功能：卸灰閥轉速檢測，刮板機轉速檢測等。

轉速傳感器安裝步驟：

1，在卸灰閥等轉動軸上安裝磁鐵，注意磁鐵不能安裝在轉動軸的中心位置，確保磁鐵安裝相對牢固。

2，在非轉動位置固定好我們提供的支架，并將支架折合成與磁鐵間距1cm。

3，將傳感器安裝在支架上，調整間距，使傳感器與支架保持在0.5cm左右。

4，將傳感器上的3個線按照主機的接線端子指示進行連接。

5，請確認，轉動軸在運行時磁鐵會間歇性與傳感器靠近。當主機通電后，可以很明晰觀察到當磁鐵靠近傳感器時，傳感器后方的燈會亮，磁鐵離遠傳感器燈會滅。

轉速傳感器安裝示意圖：

壓差傳感器：

功能：除塵壓差檢測，負壓病房檢測等

壓差傳感器安裝步驟：

1，壓差傳感器一般放置在主機中，傳感器有兩個端口，分別是“高壓”和“低壓”端，接線時需要使用8#的氣線。

2，在除塵器的進風口和出風口用6#鉆頭打孔，將配件的長端插入，并用自攻絲固定，打結構膠進行密封。

3，將高壓端接除塵器的出氣口，低壓端接除塵器的進氣口，中間使用8#氣線進行連接。

4，主機正常開機后可以看到壓差顯示位置有數值變動。

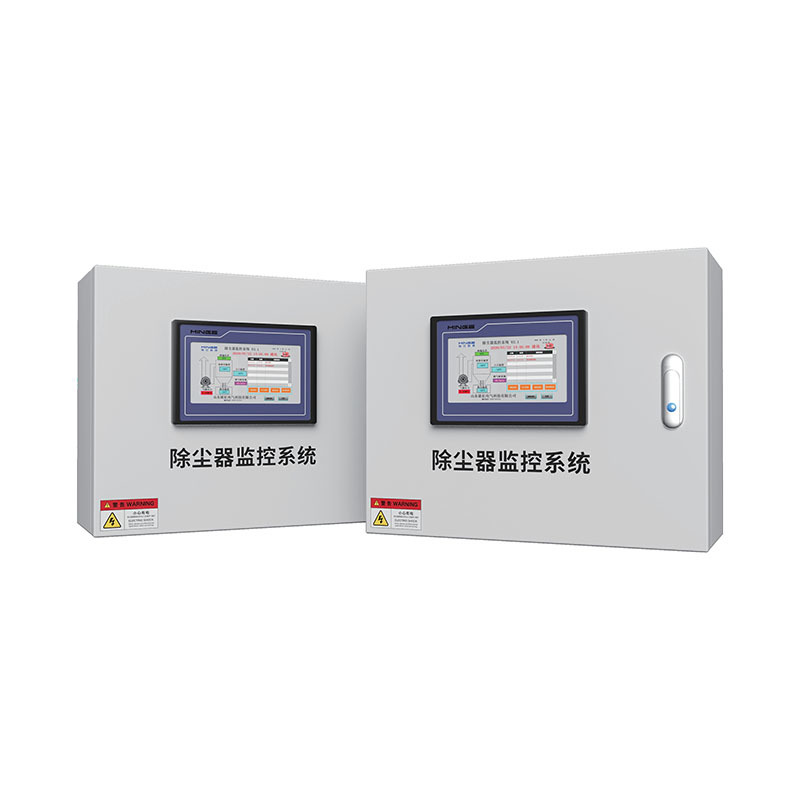

除塵器監控系統功能可定制，除以上溫度，壓力，壓差，鎖氣卸灰故障監測外，還可增加軸溫，提升機防跑偏，料位，風速，流量等，各功能均可聯鎖風機。
