4.1系統介紹
MSE-S600系列火花探測系統采用高靈敏度火花探測器,準確判斷火花信號,并將火花信號快速上傳至火花報警控制器;火花探測報警控制器實現火花信號的分析處理,并完成報警功能,啟動聲光報警器、啟動熄滅裝置,可預留報警輸出接口用來聯動設備等。
熄滅裝置采用高壓惰性氣體熄滅的辦法實現,現場鋪設氣管連接至二氧化碳?xì)馄?,火花探測報警控制器控制熄滅裝置啟動實現自動火花熄滅工作,氣體壓力要求大于6kg/cm2。
火花報警控制器采用集中管理的方式實現多組探測器的統一管理,為實現每一組探測和熄滅系統的獨立管理和執行時間最小化控制,采用分組獨立探測控制,火花探測報警控制器集中管理的方式實現。
火花探測報警控制器實時顯示每一組探測器的實時探測和狀態信息,在人機顯示界面中集中顯示,并實現對每一組探測器的報警和熄滅時間進行控制,同時控制器具有歷史記錄功能,可隨時查看控制器的報警和操作記錄。
生產車間內為防爆環境,所選用的所有設備均需要滿足現場的防爆要求。

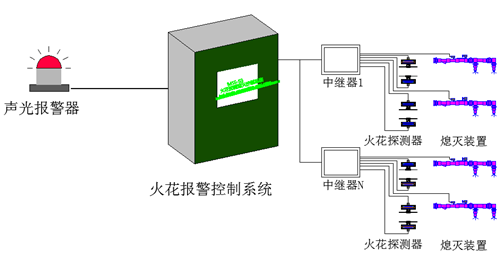

火花探測報警控制器集中管理結構圖

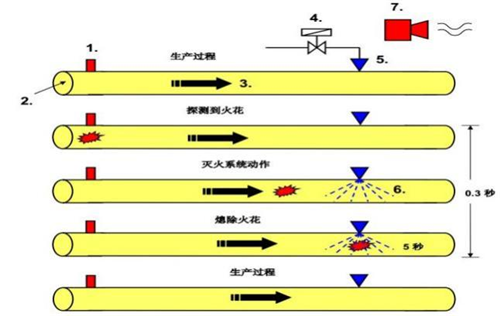

MSE-S600-12A系列管道火花探測報警熄滅系統,通過安裝在輸送管道壁的火花探頭,有效地捕捉管道中引燃源(火花)發出的紅外線,在隨后相應距離(基于粉塵或物料的輸送速度)處,安裝熄滅裝置;當控制系統發現火花后,報警單元快速啟動熄滅裝置,高壓大流量的霧化噴頭對引燃源(火花)進行熄滅,同時發出報警通知,整個過程僅需要幾微秒。特殊設計的高壓防堵噴頭具備精準的噴射角度和霧化效果,保證了熄滅介質對整個管道的覆蓋,并且無需大量噴射。在熄滅火花的同時并不會對您的管道、除塵、濾網等設備造成影響。同時,獨特設計的高壓防堵噴頭具備防堵特點,可有效防止物料對噴射孔的堵塞。同樣的熄滅模塊可用于其他行業熄滅。如金屬加工行業,可通氮?dú)饣蚨趸歼M(jìn)行火花的熄滅?;鸹ńY(jié)束后,系統便自動停止熄滅作業。全程無需人工干預和操作,也無需中斷您的生產作業,滿足您的連續生產的需求。同時,系統具備聯動輸出點(繼電器無源常開或常閉觸點),最大程度兼容現有的PLC、除塵風機控制器,進行后續聯動措施。由于紅外線的穿透能力很強,所以我們的設備即使在很臟的環境也可以準確的檢測到火花。
4.2產品特點
MSE-S600-12A系列管道火花探測系統擁有完善可靠的自檢系統。在檢測管道內火災隱患的同時,不斷地定期檢測所有模塊的健康狀況,保證整套系統的良好運行。如果系統發現有損壞、斷線、等故障,可快速定位顯示,并報警通知用戶。
MSE-S600-12A系列管道火花探測系統基于真正的模塊化設計,使得系統可以靈活地滿足客戶需求,并為客戶節約成本。同時,模塊化設計使得客戶后續在原有設備上擴展成為可能,并極為方便。模塊化設計使得設備部件的維修、更換和升級也更為簡便。
MSE-S600-12A系列火花探測系統采用先進的光電檢測技術、信號處理技術、嵌入式技術、計算機通訊技術和優秀的軟件架構。其核心模塊的設計、開發和調試,都借鑒國外相關知名設備的應用經驗。
4.3火花報警控制器

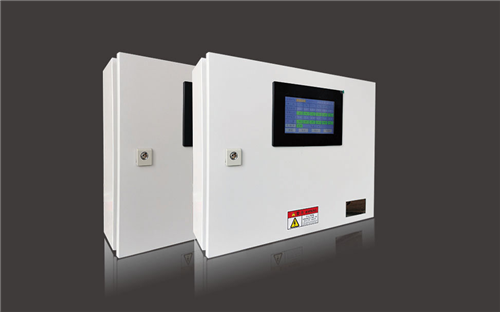

火花報警控制器是MSE-S600-12A系列火花探測報警熄滅系統的核心。采用全彩觸摸屏作為顯示界面;實時信息保存功能可完整保存設備的操作運行記錄;可定制的防爆結構,滿足現場的防爆要求。內置高性能32位ARM芯片配合嵌入式操作系統,使系統運行穩定可靠,且具有任務實時處理能力??刂破魍瓿苫鸹ㄐ盘枡z測、熄滅任務執行、報警任務執行、自檢任務、人機交互、和記錄所有報警事件。本產品具有以下優勢:
1、采用高性能的ARM芯片,火花響應速度在毫秒級別。軟件采用實時操作系統,零死機風險,確?;鸹纯谭磻?yīng)。系統具備多任務的處理能力,為監控和處理每個區域的火災隱情提供了并發的技術保障,同時節約您的投資成本。
2、熄滅作業自動啟停,系統一旦探測到火花,就自動開始熄滅作業,一段時間后自動停止熄滅作業;生產線可以繼續運行,不需要停止,也無須人工干預,最大程度地提高了生產效率;這種特殊功能正是該系統區別于一般安防系統的地方。
3、高品質人機交互體驗,高清觸摸液晶顯示屏,LED背光;圖形化操作界面,簡單易用;表面強化電阻觸摸屏,精準、耐臟、耐磨。
4、詳細的事件記錄??纱鎯Χ噙_(dá)3200條的數據,不但為事后分析提供了可靠的依據,更為今后更好的生產提供了有效的參考。詳細記錄了火花發現的時間、地點、數量、持續時間,熄滅作業的開始時間、停止時間、作業地點,系統周期性自檢的結果,各個子系統的運行狀況。所有這些記錄掉電依然可以保存,不會丟失您的任何信息,而且記錄可以導出到內存卡中。
5、完善可靠的自檢系統,在檢測管道內火災隱患的同時,不斷地定期檢測所有模塊的健康狀況,保證整套系統的良好運行;如發現損壞、斷線等故障,可快速告警,通知用戶。
6、可配置的聯動措施,系統配有繼電器,用戶可以根據實際需求配置聯動繼電器輸出;繼電器可以配合用戶的除塵設備或生產線,采取進一步措施。
7、每個輸出點均有保險絲,確保無短路風險。我們在每個報警控制器內附帶備用保險絲,貼心備用。在發生短路后,可立刻換上備用保險絲。
4.4技術參數
輸入電源 | AC220V |
功耗 | < 30W |
顯示 | 7吋液晶觸摸屏 |
防爆等級 | ExDIIBT6 |
工作環境 | (-20 -- +60)℃ |
輸出信號 | 無源開關量 |
通道數量 | 2通道 |
聯動輸出 | 1通道 |
響應時間 | <0.3S |
報警方式 | 聲光報警 |
4.5火花探測器產品介紹
MSE-T3型火花探測器安裝在輸送管道壁上,有效地捕捉管道中火花發出的紅外線。即使火花隱藏在稠密的物料中,火花探測器也能靈敏地捕捉到火花。花探測器具有以下優勢:
1、探測靈敏。在研究各類火花的特征光譜曲線的基礎上,選擇對應的高速光敏原件,匹配探測波長范圍。探頭能夠探測到最小的火花和熾熱顆粒,具有高度的靈敏性;同時,探測系統能夠穿過高密度的物料、塵埃進行探測。
2、采用光電檢測技術。非接觸檢測,不對被檢測對象有任何的干擾,不會影響正常的生產流程;同時具備靈敏度高、穩定性好、功耗低、壽命長等優點,適合工業級的不間斷工作。
3、廣角探測設計。僅用兩個探頭就能完全覆蓋管道。
4、外殼堅固。探頭外殼采用航空鋁材料和不銹鋼,輕巧堅固,耐氧化、耐腐蝕。配合專門設計的防水槽和密封圈,使得外殼整體達到了IP67防護等級,可用于戶外的嚴苛環境。醒目的外層紅(黃)色涂裝,使您一看便知探測點的所在。
5、安裝快速。探頭安裝采用專門的連接件,使得安裝非常容易,一個人僅需幾分鐘就能完成一個探頭的安裝。

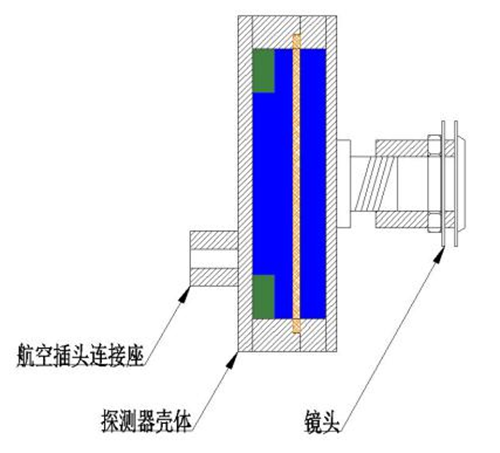

外形結構
技術參數
4.6熄滅裝置產品介紹
MSE-100-GE熄滅裝置安裝在輸送管道壁上,利用快速電磁閥控制水流,噴頭噴出扇形水幕,最大面積的熄滅火花;同時獨特設計的高壓噴頭具備防堵特點,可有效防止沾水物料對噴射孔的堵塞。熄滅裝置具有以下優勢:
1、結構緊湊,采用黃銅材質,防腐、耐氧化、耐壓強;
2、霧化扇形水幕,達到最大的噴射面積;
3、采用快速電磁閥,最大限度的提高水流通過速度;
4、噴頭帶彈簧機構的防堵設計,可防止沾水物料堵塞孔;
5、采用內外牙活接,安裝方便。
6、采用耐高溫,防爆型電磁閥,適用于蒸汽等高溫熄滅介質。

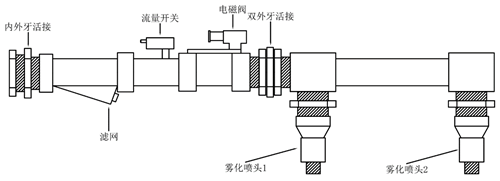

外形結構
技術參數
輸入電源 | DC24V |
功耗 | < 24W |
流量信號輸出 | 無源常開觸點 250V/1A Max |
材質 | 不銹鋼 |
工作環境 | 0 -- +85℃ |
工作壓強 | 0.6~1MPa |
流量 | >1.5L/S @0.6MPa (水) |
防護等級 | IP66 |
電磁閥防爆等級 | Ex mD 21 T130℃ |
接口 | G1 |
4.7中繼器集線盒介紹
MSE-ZZ型中繼器
技術參數
輸入電源 | DC24V |
功耗 | < 30W |
顯示 | 7 吋液晶觸摸屏 (選配) |
材質 | 1.5mm 鍍鋅鋼板,表面噴涂 |
工作環境 | (-40 -- +85) ℃ |
輸出信號 | 繼電器 |
MSE-ZZ型中繼器機箱下方有 8 個用于穿線的防水接頭,(防爆型接線口需根據方案定做)每個防水接頭接線作 用已標出,接線時須注意:
1) 熄滅器使用兩根(電磁閥 1 根, 流量傳感器 1 根) 不低于 0.5mm2 的兩芯 線;
2) 通訊線使用不低于 0.75mm2 且?guī)帘螌拥膬尚揪€,接線時屏蔽層也要連 接在一起;
3)電源線使用不低于 0.5mm2 的兩芯線;
4)探測器線使用不低于 0.5mm2 且?guī)帘螌拥乃男揪€,接線時 屏蔽層也要 連接在一起。
4.8電源模組介紹

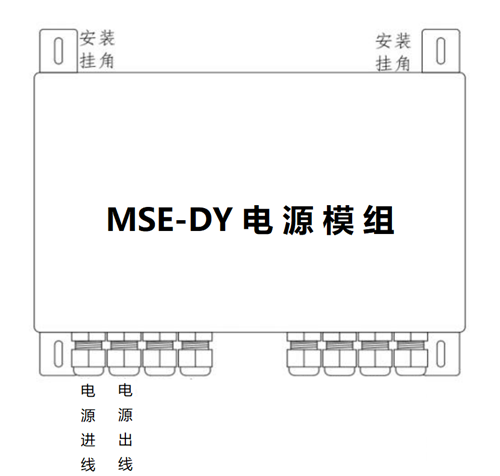

MSE-DY電源模組(防爆型為MSE-DY-24)
輸入電源 | AC220v |
功耗 | < 30W |
顯示 | 無 |
材質 | 碳鋼,表面噴涂 |
工作環境 | (-40 -- +85) ℃ |
輸出電源 | DC24v |
4.9報警控制器的安裝
報警控制器內部有預留的安裝孔,可以用膨脹螺栓將其固定在平整的墻面上,安裝位置須避免雨淋,便于觀察和維護。
主機和從機通訊連接線纜使用兩芯屏蔽線,并保證可靠接地,不然通訊易受干擾甚至通訊故障。
注意:安裝位置高于地面60cm,安裝在無震動,防塵的電氣控制器室內。

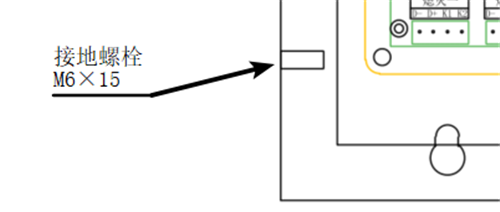

報警控制器箱內部配有接地端子,請務必可靠接地!
4.10探測器的安裝
一個探測器點/管道由左右兩個探測器組成,相同兩個探測器不分彼此。探測器安裝于管道的兩側;探測器外殼密封,接線口采用專用的航空插頭。
安裝方法:

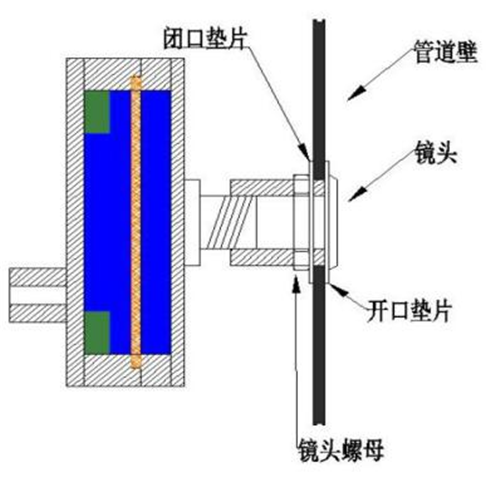

1、用金屬開孔器在管道側壁上開孔; 2、將鏡頭安裝在安裝手柄上,并插入管道中; 3、將開口墊片從安裝手柄尾部套入將開口一側的墊片部分插入管道壁,然后旋轉墊片,將整個墊片選入管道內部; 4、將閉口墊片從安裝手柄尾部套入,此時兩個墊片應經管道壁加在中間; 5、將鏡頭螺母從安裝手柄尾部套入安裝在鏡頭上,并擰緊; 6、將探測器安裝在已裝好的鏡頭上,完成固定。 |
注意:
1.使用開孔器時,請戴好防護用具;
2.墊片和管道壁之間必須覆蓋嚴密,不能留有漏光縫隙,否則會嚴重影響探測器工作
3.兩個探測器在管道上要正對著安裝,保持水平對齊;
4.探測器不可工作在有油污的環境,油污會在鏡頭的表面形成油污積層影響探測器工作;
5.安裝探測器時請小心操作,以免劃傷或打碎鏡頭;
6.探測器與控制器的連線必須采用4芯屏蔽電纜;
7.探測器內有光學器件,為增加探測器的使用壽命和提供探測的靈敏度,請將探測器安裝于防雨、防塵、防日照的環境。
4.11熄滅器的安裝
熄滅器的一端連接供水管道,另一端是噴頭需要裝在管道上;
安裝方法:
1、松開活接,將噴頭部分從熄滅器上擰下來;
2、用和安裝鏡頭相同的方法將噴頭固定在管道壁上;
3、將熄滅器和碰頭連接好。
